在半導體、新能源、航空航天等尖端領域，材料的性能往往決定著技術的天花板。當傳統硅基材料逐漸逼近物理極限，一種名為碳化硅（SiC）的“神奇晶體”正悄然掀起一場材料革命——它耐高溫、抗輻射、導電性能優異，被譽為“第三代半導體之王”。而要將這種材料的潛力轉化為現實，化學氣相沉積（CVD）技術則是其中最關鍵的一環。今天，讓我們揭開碳化硅CVD爐工藝的神秘面紗，看它如何為現代科技“鍍”上超能鎧甲！

一、碳化硅CVD工藝：納米級的“分子雕刻”

如果說傳統材料加工是“大刀闊斧”的塑造，那么CVD工藝則堪稱納米級的“分子雕刻”。在高溫反應爐中，氣態的前驅體分子（如硅烷、甲烷）在基體表面發生化學反應，像搭積木般逐層“生長”出致密的碳化硅晶體。這一過程無需機械接觸，卻能實現原子級別的精度控制，堪稱材料科學中的“魔法”。

工藝核心優勢：

超高純度：氣相反應避免雜質混入，沉積層純度可達99.9999%；

均勻致密：可在復雜形狀表面（如渦輪葉片、晶圓）形成均勻涂層；

性能可控：通過調節溫度、氣體比例，可定制導電性、耐腐蝕性等特性。

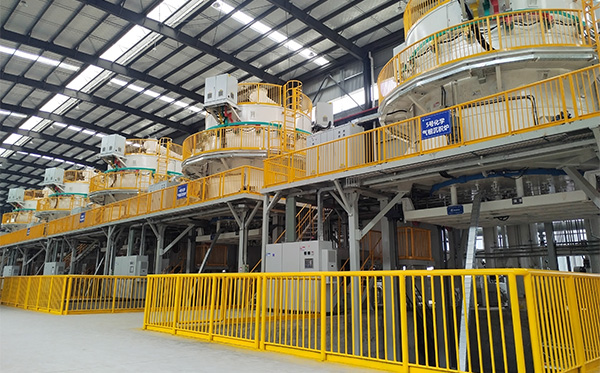

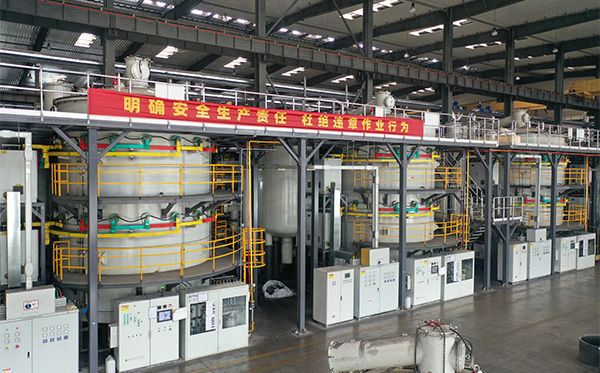

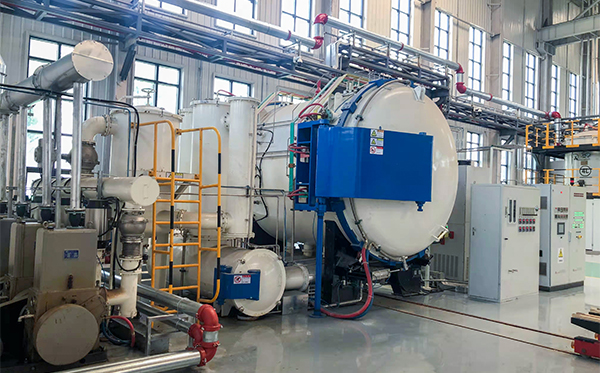

二、CVD工藝的“精密心臟”：碳化硅沉積爐

碳化硅CVD爐不僅是高溫反應的容器，更是一套融合材料學、流體力學與智能控制的精密系統。它的每一個設計細節都關乎最終產品的成敗：

耐高溫“鎧甲”：石墨或石英材質的反應腔體能承受1600°C的極端高溫；

智能氣體流控：層流設計確保前驅體均勻分布，避免湍流導致的“涂層斑駁”；

多區精準溫控：通過分區加熱或基體旋轉，消除溫度梯度，讓晶體“整齊生長”。

技術突破點：

低壓高速沉積：新一代低壓CVD技術將沉積速率提升至10μm/h以上，同時保持納米級平整度；

原位摻雜技術：在沉積過程中直接引入氮、鋁等元素，實現半導體器件的n型/p型精準調控。

三、從實驗室到產業：碳化硅CVD的“跨界征途”

1. 半導體芯片：讓電動車“跑得更遠”

碳化硅功率器件（如MOSFET）可將電能損耗降低70%，使電動車?yán)m(xù)航提升10%以上。CVD工藝制備的SiC外延層，正是這類芯片的“核心引擎”。

應用案例：特斯拉Model 3采用碳化硅逆變器，充電效率提升30%。

2. 航空航天：守護“大國重器”的極限性能

在火箭發動機噴管、高超音速飛行器表面，CVD碳化硅涂層可抵御3000°C高溫氣流侵蝕，壽命提升5倍以上。

技術亮點：涂層與碳基材料的熱膨脹系數完美匹配，避免高溫剝落。

3. 新能源：光伏與核能的“長壽密碼”

光伏電池的碳化硅保護層可抵抗紫外線老化；核反應堆包覆燃料顆粒的SiC涂層則能萬年鎖住放射性物質。

四、未來已來：碳化硅CVD工藝的“星辰大?！?/span>

隨著5G通信、量子計算、深空探測等領域的爆發式增長，碳化硅CVD技術正迎來黃金時代：

大尺寸單晶制備：8英寸碳化硅晶圓量產，推動芯片成本下降50%；

異質集成技術：SiC與氮化鎵（GaN）的“強強聯合”，打造超高頻功率器件；

綠色工藝升級：用氨氣（NH?）替代氯系前驅體，實現零有毒廢氣排放。

結語：以“膜”之力，定義未來

從微米到納米，從實驗室到生產線，碳化硅CVD工藝正以顛覆性的技術力量，重塑半導體、能源與高端制造的邊界。無論是馳騁公路的電動汽車，還是遨游深空的探測器，其“心臟”深處都可能藏著一層薄如發絲卻堅如磐石的碳化硅涂層——這，正是材料科技賦予人類的“超能鎧甲”。
